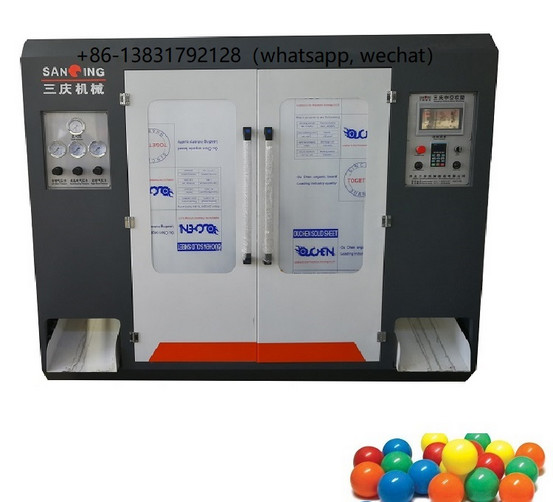

لينة LDPE بركة لعبة كرات حفر كرات بلاستيكية ماكينة نفخ آلة النفخ
رأس مال الإنتاج 2000 قطعة إلى 2500 قطعة في الساعة
محطة عمل مزدوجة ذات رؤوس مزدوجة أوتوماتيكية بالكامل: 6 إلى 8 تجاويف

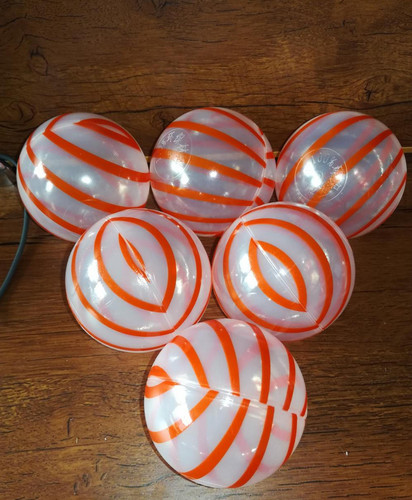

أحجام الكرة من 50 إلى 80 مم ، الوزن من 3 إلى 12 جرام.
متوسط قوة العمل: (15KW / H)

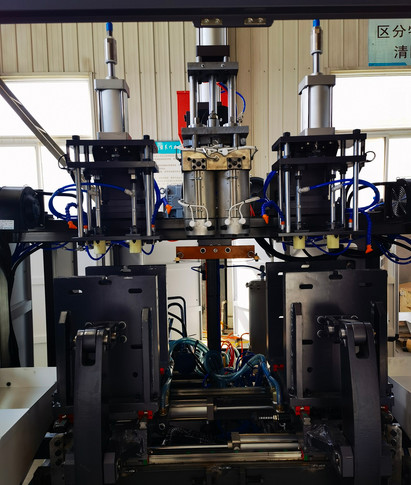

هذه الآلة عبارة عن نظام هيدروليكي لإغلاق القوالب ونظام هوائي لتحريك القوالب.كما أن لديها خزانة كهربائية غير متصلة ، تحكم كمبيوتر PLC ، سهل التشغيل.انتهى هذا الجهاز أيضًا من المنتج وتجريد تلقائيا ، لا حاجة للناس.
1 ،قطر المسمار) : 65 ملم
2 ، (نسبة L / D): 25: 1
3 ، (قوة المحرك): 15كو
4 ، (سرعة المسمار) :20-60r / دقيقة
5 ،(الحد الأقصى لسعة التلدين): 60 كجم / ساعة
6 ، (رقم رأس الموت):2
7 ، (مسافة مركز رأس القالب):110 ملم
8 ، (ماكس. لقط القوة):35 كيلو نيوتن
9 ، (ضغط العمل) :0.6-0.8 ميجا باسكال
10 ، (الحد الأقصى لحجم الزجاجة):3000 مل
11 ، (وزن):3500 كجم
12 ، (طريقة التحكم):(التحكم في الكمبيوتر PLC)
13 ، (طريقة التحكم بالسرعة):(التحكم في التردد)
14 ،(مقاس):L * W * H = 2.5 م * 2.1 م * 1.7 م)
15،(متوسط الطاقة): (15KW / H)
آلة نفخ كرات البحر الأوتوماتيكية بالكامل:
